בחירת מרכז עיבוד CNC היא אחת ההחלטות החשובות ביותר עבור כל מפעל עיבוד שבבי. המכונה שתבחר תשפיע על איכות החלקים, זמני הייצור, רמת הדיוק, עלויות התפעול והרווחיות לאורך שנים.
אחת השאלות הנפוצות ביותר היא האם לבחור מרכז עיבוד 3 צירים או להשקיע במכונת CNC 5 צירים. למרות שמכונות 5 צירים זוכות לתשומת לב רבה בשנים האחרונות, הן אינן הבחירה הנכונה לכל יישום. ההחלטה צריכה להתבסס על סוג החלקים, מורכבותם, היקפי הייצור, דרישות הדיוק, זמני האספקה, כוח האדם וכמובן התקציב.

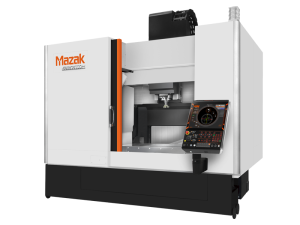

מרכז עיבוד CNC 3 צירים
מרכז עיבוד 3 צירים הוא המכונה הנפוצה ביותר בתחום העיבוד השבבי ומתאים למגוון רחב של יישומי כרסום. המכונה פועלת בשלושה צירים:
- X – תנועה אופקית
- Y – תנועה אופקית
- Z – תנועה אנכית
מרכזי עיבוד מסוג זה מתאימים במיוחד לייצור חלקים שבהם רוב פעולות העיבוד מתבצעות מאותה פאה. כאשר יש צורך לעבד מספר פאות של אותו חלק, נדרש לבצע סטאפים (Set-Up) נוספים, כלומר פירוק והרכבה מחדש של החלק במתקן העיבוד. כל סטאפ נוסף מאריך את זמן הייצור ועלול להשפיע על רמת הדיוק.
לרכישת מרכז עיבוד 3 צירים מספר יתרונות, ביניהם:
- השקעה ראשונית נמוכה יחסית.
- תפעול ותכנות פשוטים יותר.
- תפוקה גבוהה בייצור סדרתי.
- תחזוקה פשוטה ועלויות אחזקה נמוכות.
- פתרון יעיל לרוב החלקים הסטנדרטיים בתעשייה

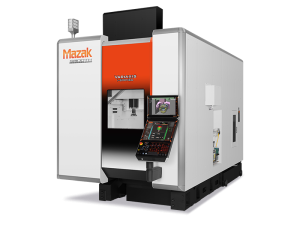

מהי מכונת CNC 5 צירים?
מכונת 5 צירים מוסיפה שני צירי סיבוב מעבר לצירי X, Y ו-Z, בדרך כלל צירי B ו-C. יכולת זו מאפשרת לעבד את החלק ממספר זוויות שונות במהלך סטאפ אחד, ללא צורך בפירוק והרכבה חוזרים. המשמעות היא:
- פחות סטאפים.
- פחות טעויות הנובעות מהעברת החלק.
- דיוק גבוה יותר.
- זמני עיבוד קצרים יותר.
- יכולת לעבד גיאומטריות מורכבות.
מתי מרכז עיבוד 3 צירים הוא הבחירה הנכונה?
במקרים רבים אין צורך במכונת 5 צירים, עבור מפעלים רבים, מכונת 3 צירים הוא פתרון מצוין המספק את כל יכולות הייצור הנדרשות בעלות נמוכה יותר, בעיקר במקרים כאלה:
- ניתן לעבד מספר רב של חלקים באותו סטאפ, ובכך לחסוך זמן דפינה.
- הייצור מתבצע בכמויות גדולות.
- החלקים פשוטים יחסית ואינם דורשים עיבוד ממספר זוויות.
- דרישות הדיוק אינן מחייבות מספר צירי עיבוד.
- התקציב מוגבל.
מתי כדאי לעבור למכונת CNC 5 צירים?
השקעה במכונת 5 צירים משתלמת במיוחד כאשר:
- כל חלק דורש מספר סטאפים.
- החלקים מורכבים מבחינה גיאומטרית.
- נדרש דיוק גבוה במיוחד.
- חשוב לקצר את זמני הייצור.
- עלויות כוח האדם גבוהות.
- נדרשת גמישות גבוהה יותר בתהליך הייצור.
- רוצים להפחית טעויות הנגרמות ממעבר בין מתקנים.
במקרים אלו, מכונת 5 צירים יכולה לשפר משמעותית את יעילות הייצור, להפחית זמני עיבוד ולהגדיל את התפוקה.
השוואה בין מרכז עיבוד 3 צירים למכונת CNC 5 צירים
למרות ששני סוגי מרכזי העיבוד מבוססים על טכנולוגיית CNC, קיימים ביניהם הבדלים משמעותיים המשפיעים על תהליך הייצור, עלויות ההשקעה והתפוקה.
- השקעה ראשונית – מרכז עיבוד 3 צירים דורש בדרך כלל השקעה ראשונית נמוכה יותר, ולכן מהווה פתרון משתלם עבור מפעלים המייצרים חלקים פשוטים או סדרות ייצור גדולות. לעומת זאת, מכונת CNC 5 צירים כרוכה בהשקעה גבוהה יותר, אך עשויה להחזיר את ההשקעה כאשר נדרש עיבוד מורכב או ייצור מדויק במיוחד.
- מורכבות התכנות – תכנות של מרכז עיבוד 3 צירים פשוט יחסית ומתאים לרוב יישומי הכרסום הסטנדרטיים. לעומת זאת, מכונת 5 צירים דורשת ידע מתקדם יותר ולעיתים שימוש בתוכנות CAM ייעודיות.
- מספר הסטאפים – כאשר עובדים עם מרכז עיבוד 3 צירים, חלקים מורכבים מחייבים לעיתים מספר סטאפים כדי לעבד פאות שונות. מכונת CNC 5 צירים מאפשרת לבצע את רוב פעולות העיבוד בסטאפ אחד, ובכך מקצרת את זמן הייצור ומפחיתה טעויות.
- רמת הדיוק – שני סוגי המכונות מסוגלים להגיע לרמות דיוק גבוהות. עם זאת, מכונת 5 צירים מאפשרת בדרך כלל דיוק גבוה יותר בחלקים מורכבים, בזכות הפחתת מספר ההעברות והקיבועים של החלק במהלך העיבוד.
- עיבוד חלקים מורכבים – מרכז עיבוד 3 צירים מתאים לרוב החלקים הסטנדרטיים, אך מוגבל כאשר יש צורך בגישה למספר זוויות עיבוד. מכונת CNC 5 צירים מיועדת לעיבוד גיאומטריות מורכבות ולחלקים הדורשים עיבוד רב-צירי.
- תפוקה בייצור סדרתי – בייצור סדרתי של חלקים פשוטים, מרכז עיבוד 3 צירים מספק תפוקה גבוהה ועלות ייצור נמוכה. כאשר מדובר בחלקים מורכבים או בתהליכים הכוללים מספר סטאפים, מכונת CNC 5 צירים עשויה להגדיל את התפוקה הכוללת באמצעות קיצור זמני העיבוד.
- זמן העיבוד – בחלקים פשוטים, זמן העיבוד בין שתי המכונות עשוי להיות דומה. לעומת זאת, בחלקים מורכבים, מכונת CNC 5 צירים מקצרת את זמן הייצור בזכות האפשרות לעבד את החלק ממספר זוויות במהלך סטאפ אחד.
האם מכונת 5 צירים תמיד מספקת ROI גבוה יותר?
לא. החזר ההשקעה (ROI) תלוי באופי הייצור. אם מרבית החלקים פשוטים יחסית ואינם דורשים מספר סטאפים, ייתכן שמרכז עיבוד 3 צירים יספק את הפתרון המשתלם ביותר מבחינה כלכלית. לעומת זאת, כאשר מדובר בחלקים מורכבים, דרישות דיוק גבוהות או תהליכי ייצור הכוללים מספר רב של סטאפים, המעבר למכונת 5 צירים עשוי להפחית עלויות, לצמצם זמני ייצור ולהגדיל את התפוקה.
כיצד לבחור את מרכז העיבוד המתאים?
לפני קבלת החלטה, מומלץ לבחון מספר פרמטרים מרכזיים:
- סוג החלקים שאתם מייצרים כיום.
- סוג החלקים שאתם צפויים לייצר בעתיד.
- מספר הסטאפים הנדרש לכל חלק.
- דרישות הדיוק ואיכות פני השטח.
- זמני האספקה הנדרשים.
- תקציב ההשקעה והחזר ההשקעה הצפוי.
בחינה מקצועית של כל הגורמים הללו תאפשר לבחור את מרכז העיבוד המתאים ביותר לצורכי המפעל.
מה חשוב לזכור?
הבחירה בין מרכז עיבוד 3 צירים לבין מכונת CNC 5 צירים אינה שאלה של איזו טכנולוגיה טובה יותר, אלא של התאמה לצורכי הייצור. מרכזי עיבוד 3 צירים מספקים פתרון יעיל, אמין ומשתלם למגוון רחב של עבודות עיבוד שבבי, במיוחד בייצור סדרתי של חלקים פשוטים יחסית.
לעומתם, מכונות 5 צירים מאפשרות לעבד חלקים מורכבים יותר, לצמצם משמעותית את מספר הסטאפים, לשפר את הדיוק, לקצר זמני ייצור ולהגדיל את יעילות הייצור. בסופו של דבר, ההחלטה הנכונה תתבסס על סוג החלקים, היקף הייצור, דרישות האיכות והיעדים העסקיים של המפעל.
בשורה התחתונה, אם רוב החלקים שאתם מייצרים פשוטים ומעובדים מאותה פאה, מרכז עיבוד 3 צירים יהיה בדרך כלל הפתרון המשתלם ביותר. אם אתם מייצרים חלקים מורכבים, נדרשים לדיוק גבוה במיוחד ומעוניינים לצמצם סטאפים וזמני ייצור, מכונת CNC 5 צירים עשויה להעניק יתרון משמעותי ולשפר את החזר ההשקעה לאורך זמן.
